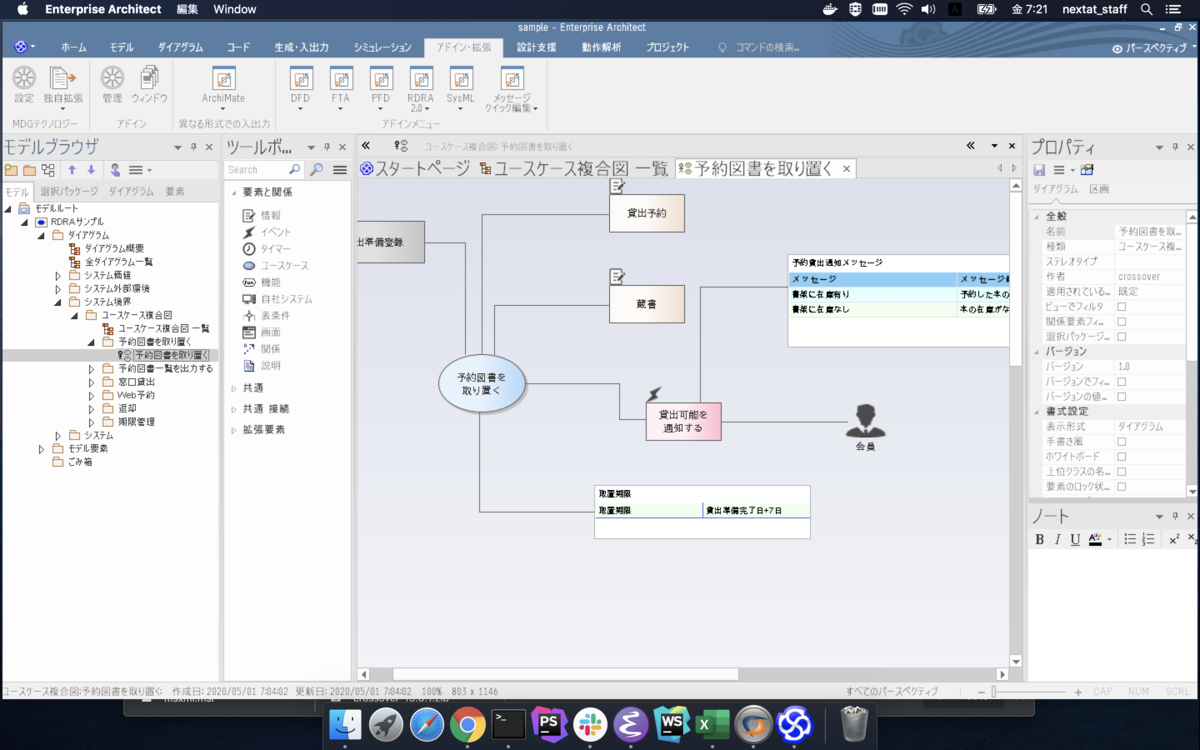

macOS CatalinaでEnterprise Architect + RDRA2.0アドイン環境の構築

---

環境

• macOS Catalina 10.15.4
• Enterprise Architect 15.0
  • RDRA2.0プラグインの動作のために15.0以降が必要
  • 長いので以下EAとする
• CrossOver 19.0.1
  • EA公式サイトにて「Catalinaで動かすにはCrossOver mac 19が必要」と明言されている

Enterprise Architect

www.sparxsystems.jp

• ICONIXやRDRA2.0を描きたいので触っている
  • 特にRDRA2.0は他にツールがない
    • PowerPoint + VBAで頑張るという道もあるが…

CrossOver mac

www.codeweavers.com

• 有償版wine
• 自分でビルドしたwineにEnterprise Architectをインストールできなかったので、CrossOver mac 19.0.1を購入

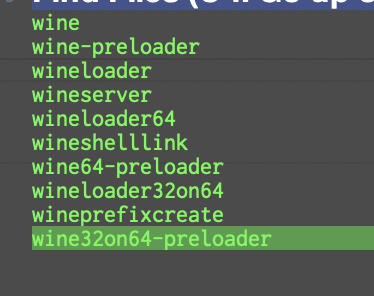

  • wine32on64 というのがミソのよう
    • EA自体は32bit
    • macOS Catalinaは64bitしか動かない

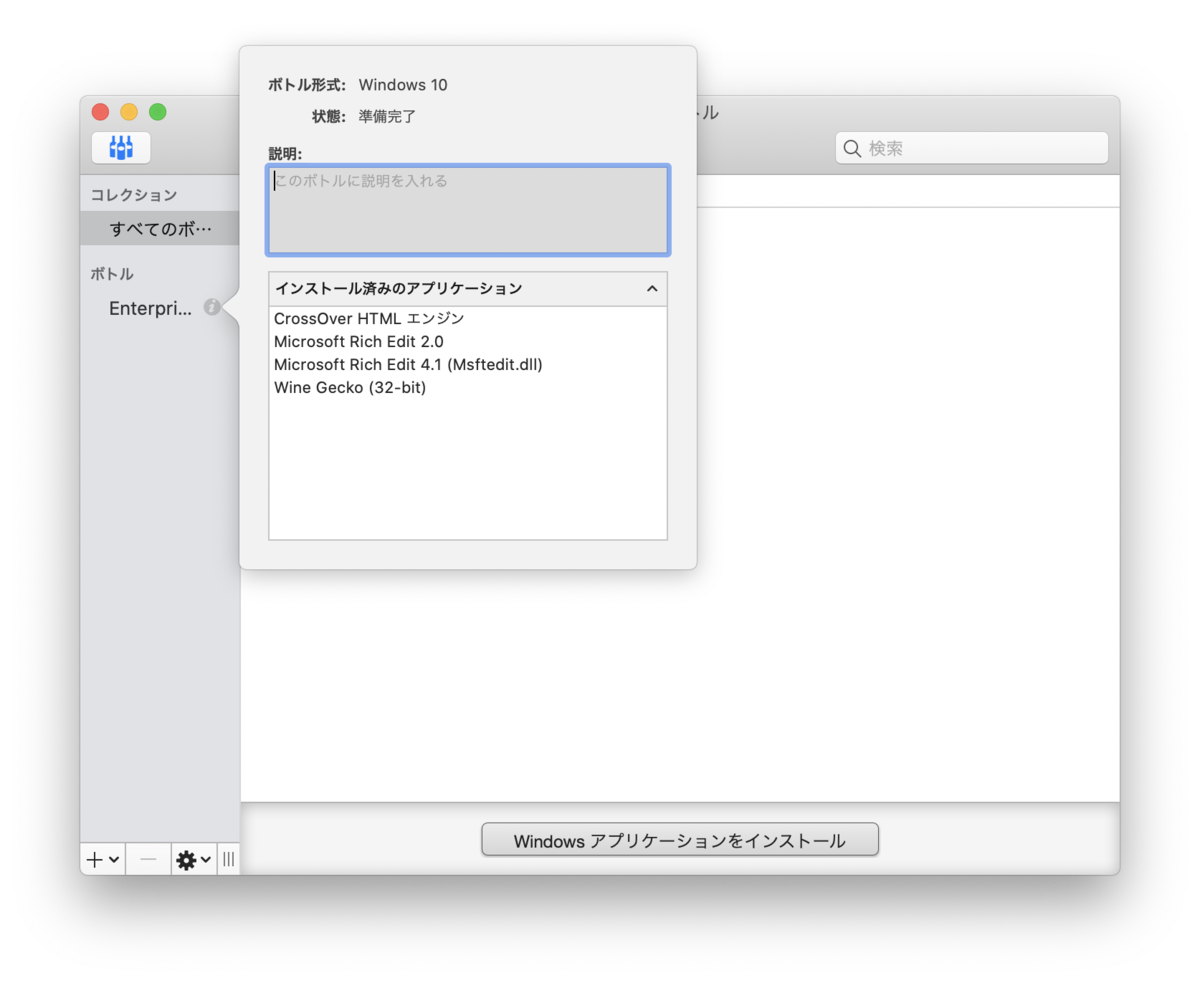

CrossOverインストール・ボトル作成

• あらかじめシステム環境設定 > セキュリティとプライバシー > プライバシー から、フルアクセス権限など与えておくとよい

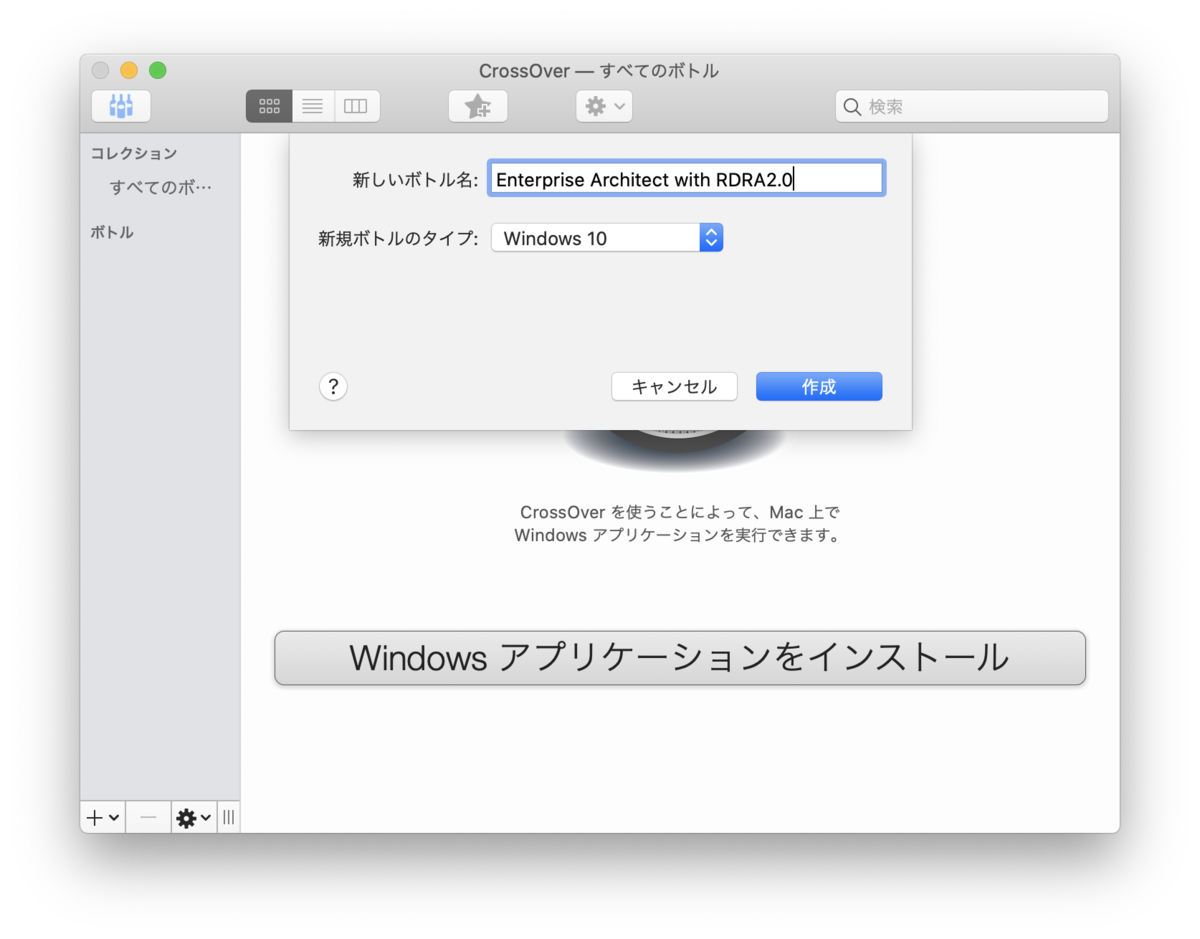

• 空のWindows10 (64bitでない)を作る

EAのインストール

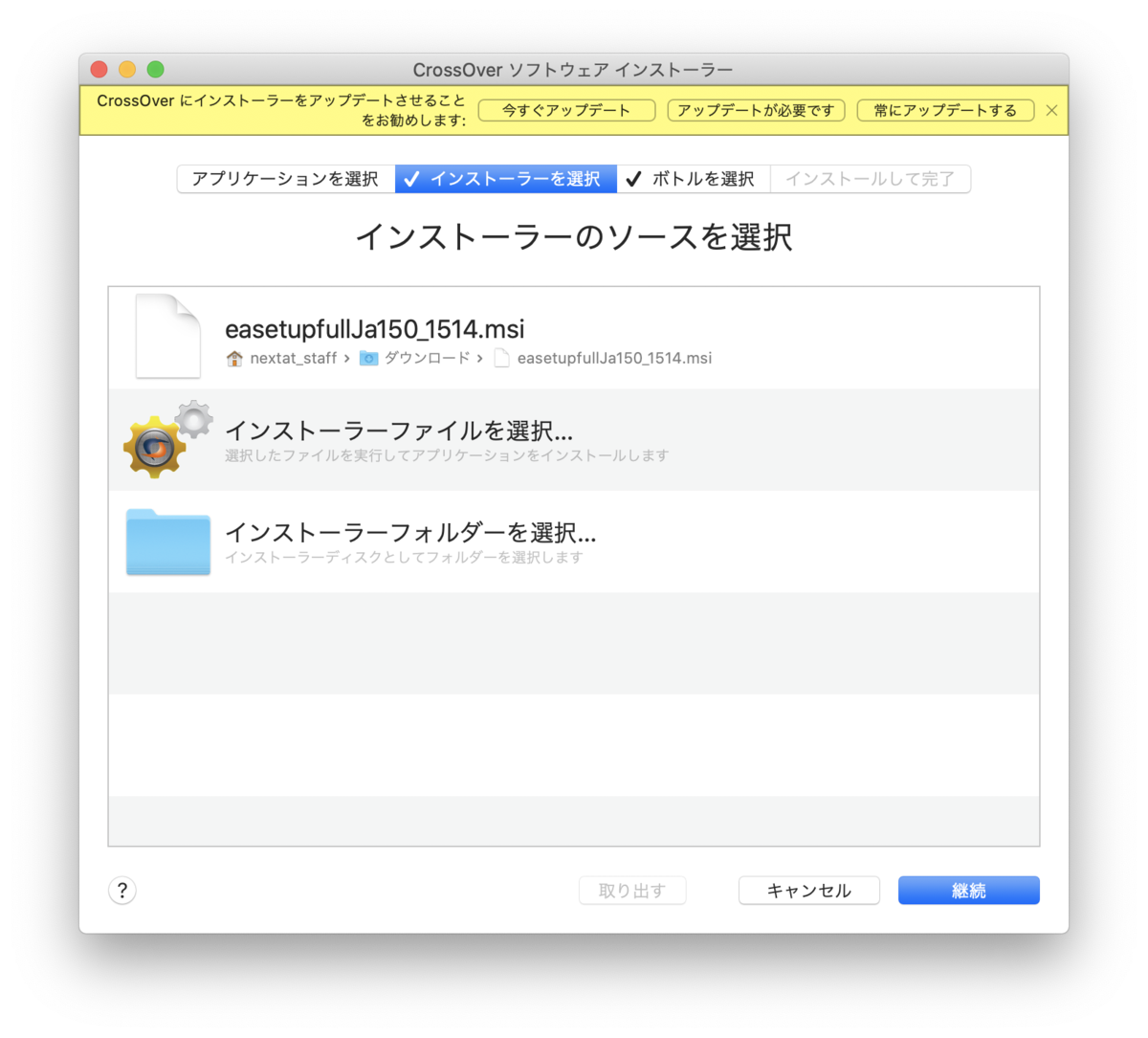

• 買うか試用版(英語)のmsiで入れる

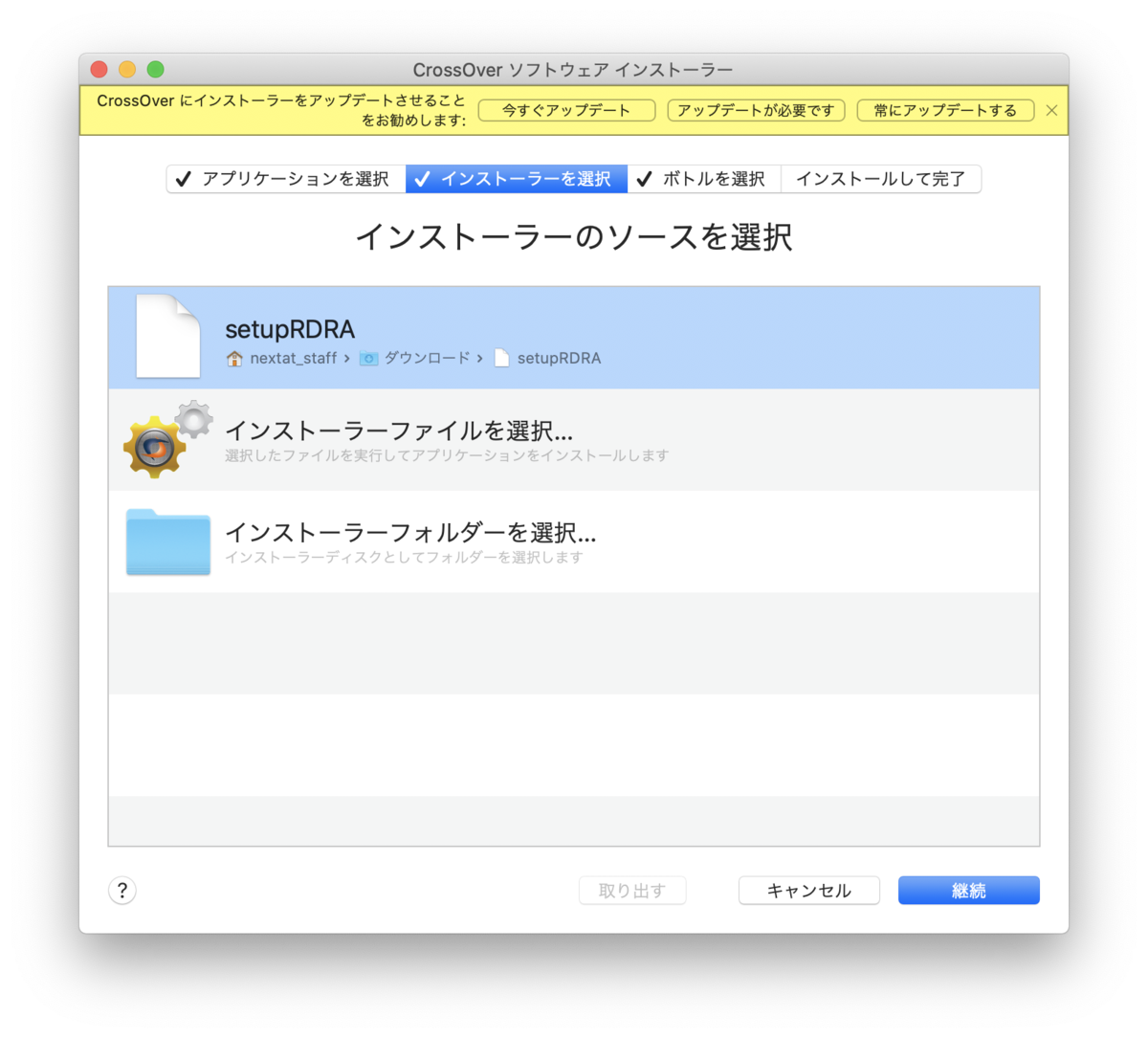

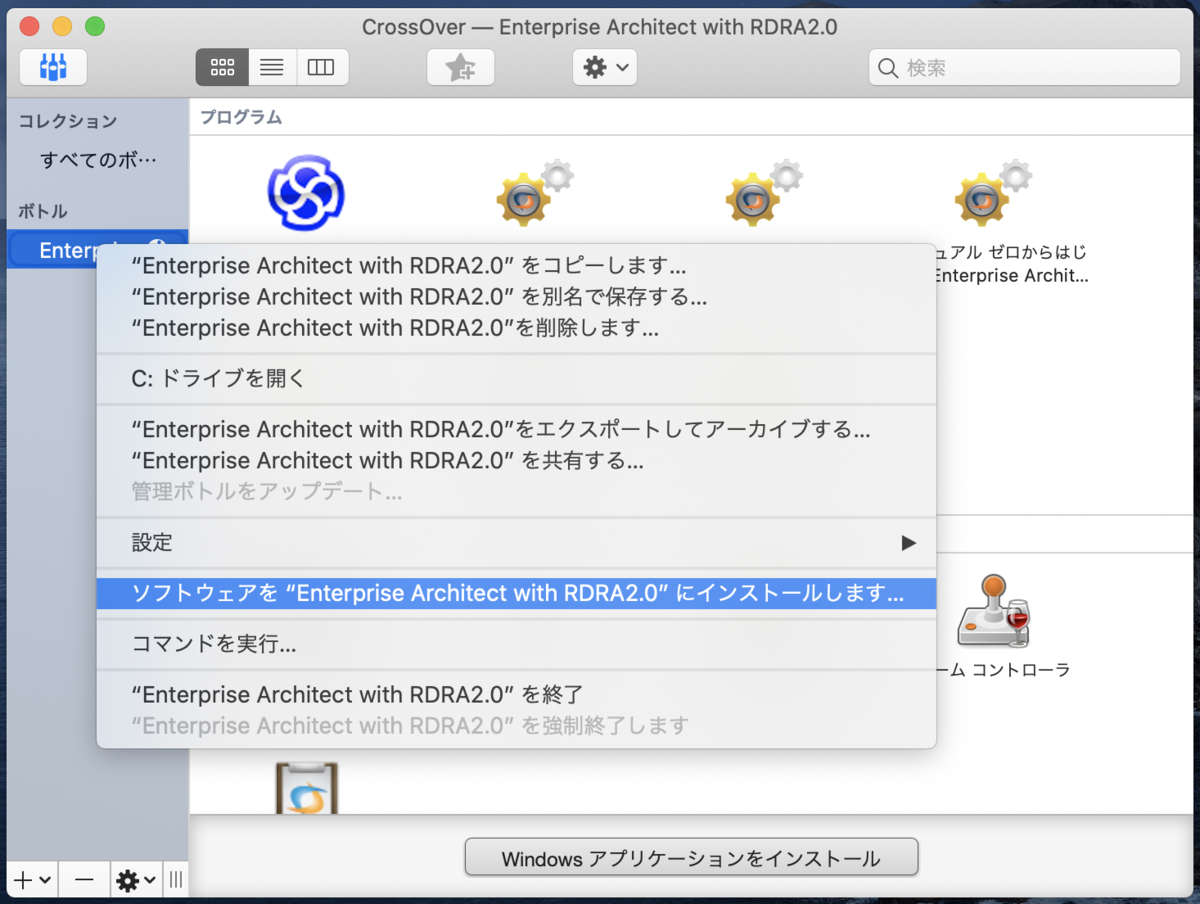

RDRA2.0アドインのインストール

www.sparxsystems.jp

• msiで入れる
• EAをインストールしたボトルと同じボトルにインストールする
  • ボトルごとにCドライブが切られるので
• 試用版EAの場合、インストール先が異なることに注意

必要なライブラリ等のインストール

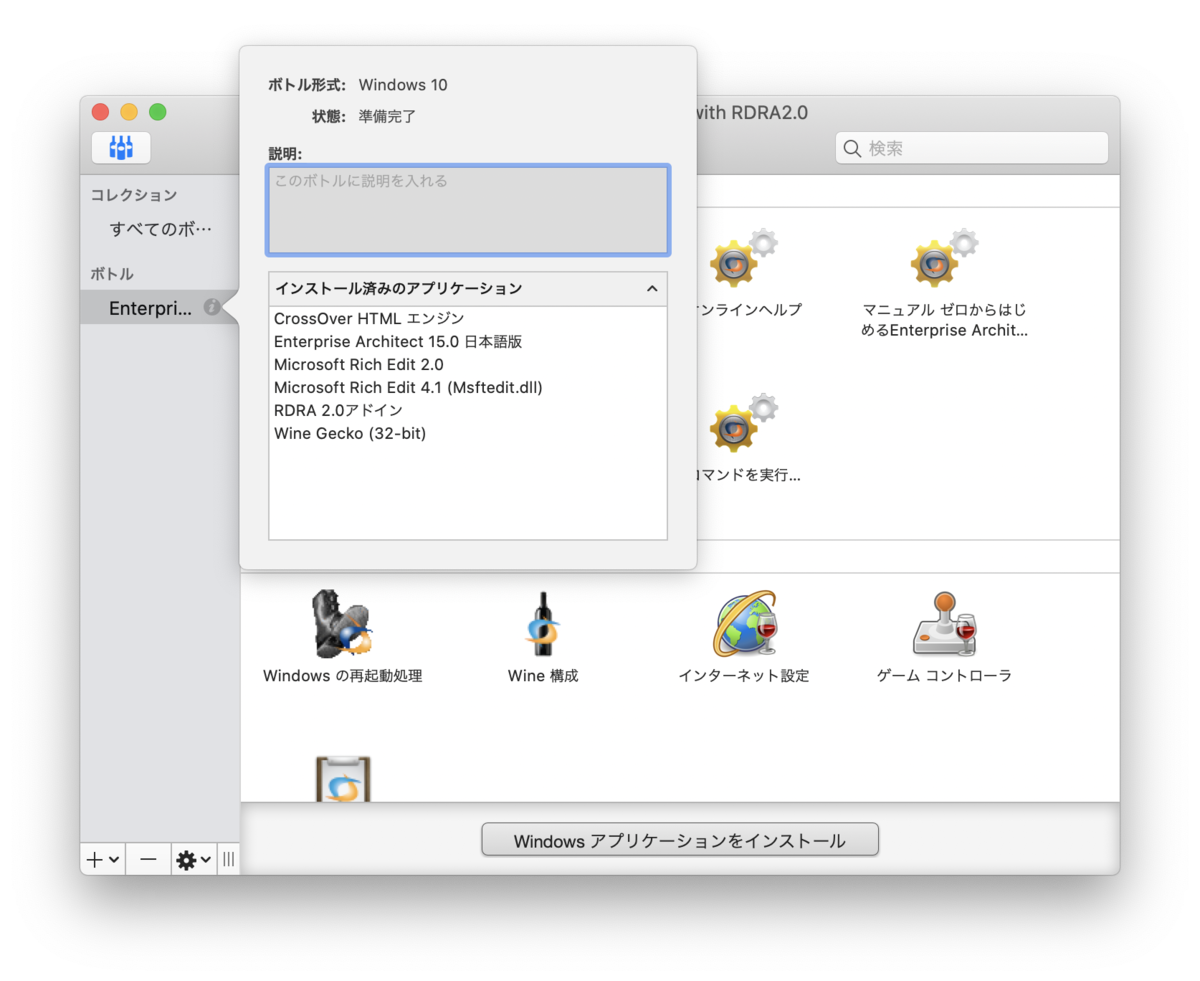

• この時点でのボトルのインストール状況はこんな感じ:

• このままだと下記のような現象が起きる:
  • プロジェクトの作成・読み込みができない
  • RDRA2.0プラグインが読み込まれない

winetricksの準備

github.com

• winetricks: wineのためにいろいろインストールするやつ

cd workspace # どこでも
curl -o winetricks https://raw.githubusercontent.com/Winetricks/winetricks/master/src/winetricks
chmod +x winetricks

• winetricksを使うために環境変数を設定する
  • WINEPREFIX
    • wineのボトルの場所
  • WINE
    • wine実行ファイルの場所

~/.zshrc

export WINEPREFIX="/Users/nextat_staff/Library/Application Support/CrossOver/Bottles/Enterprise Architect with RDRA2.0"
export WINE="/Applications/CrossOver.app/Contents/SharedSupport/CrossOver/bin/wine"

winetricksで必要なものインストール

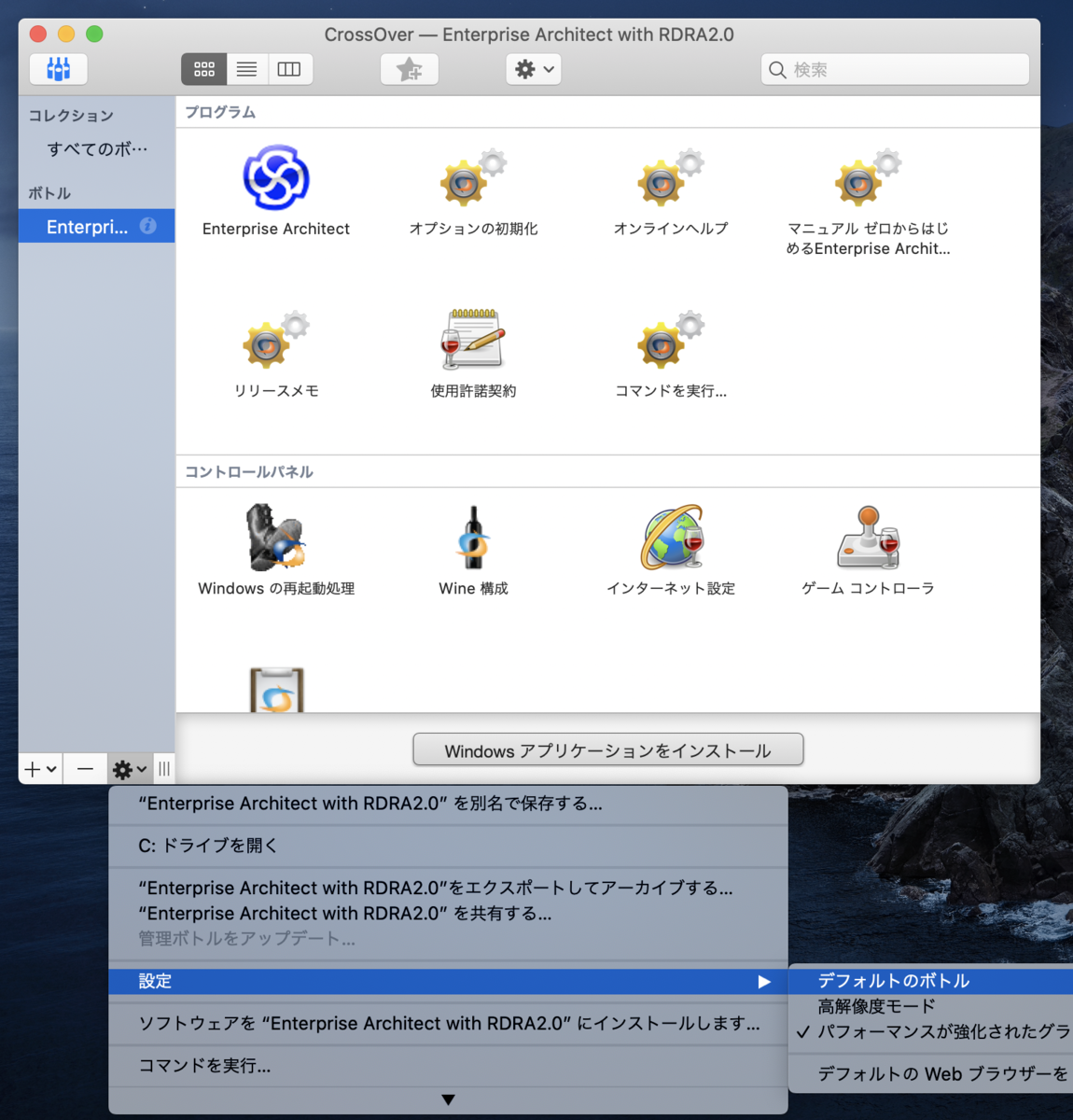

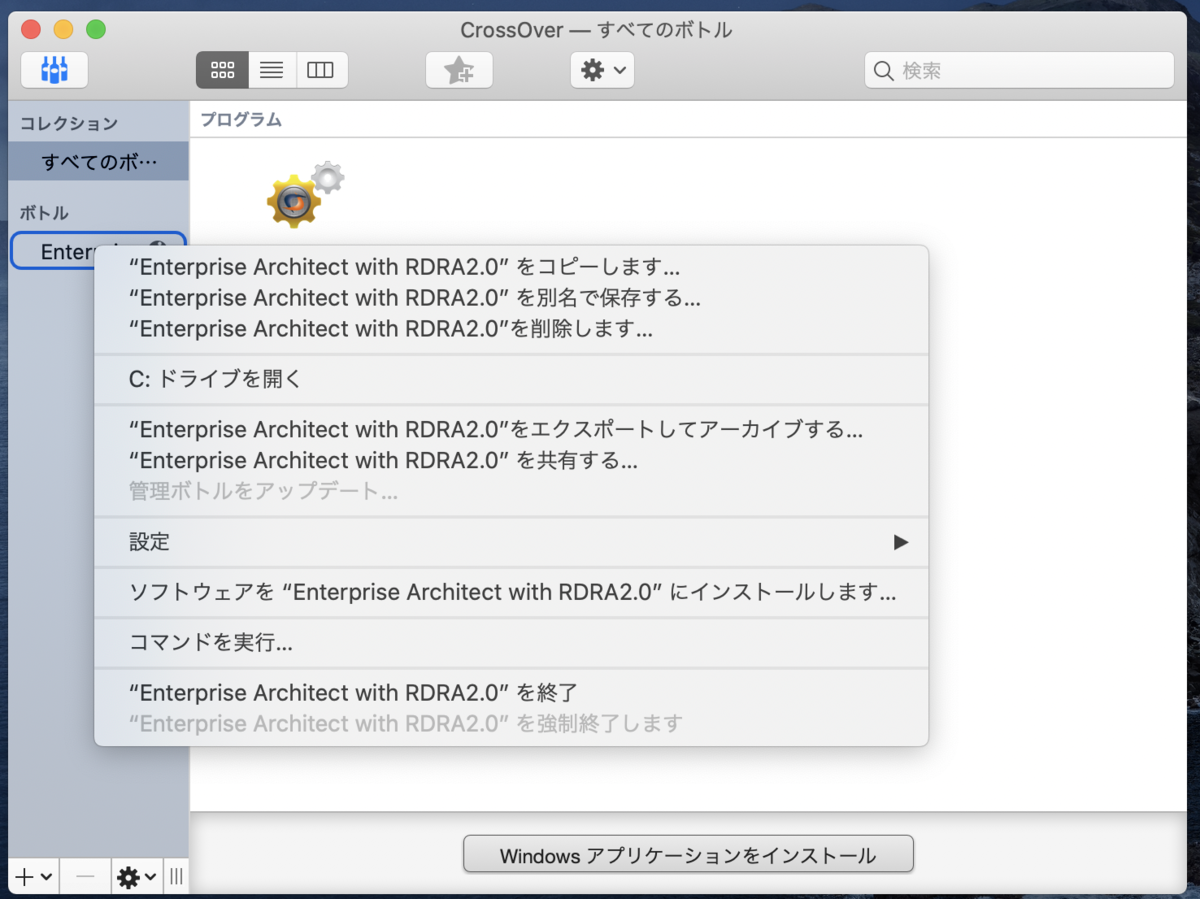

• 作ったボトルを「デフォルトのボトル」にする

• 公式より、下記コマンドで必要なモジュールをインストールする

./winetricks msxml3 \
msxml4 \
jet40 \
mdac28 \
dotnet40 \
dotnet452

• msxml3, msxml4
  • xmlのパーサ
  • msxml6はリンク切れにつきスキップした
    • 一応動いている
• jet40
  • JET 4.0
  • Microsoft Accessなどで使われているMS製RDBMS
  • Enterprise Architectのプロジェクトデータをこれで管理していると思われる
• mdac28
  • MDAC 2.8 (Microsoft Data Access Components)
  • データベースアクセスするためのコンポーネント
• dotnet40, dotnet452
  • .NET
  • RDRA2.0アドインの読み込みに.NET 4.0が必要
  • 公式に従って、4.5.2も一応入れておく

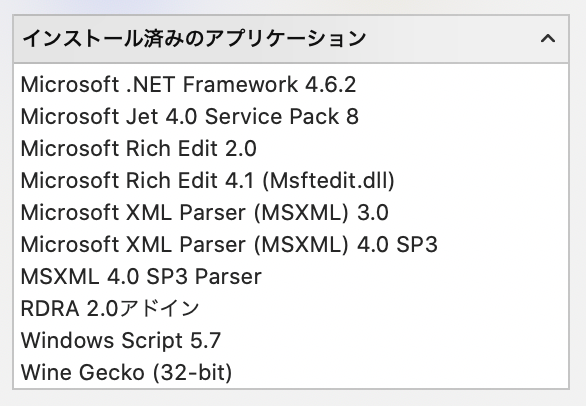

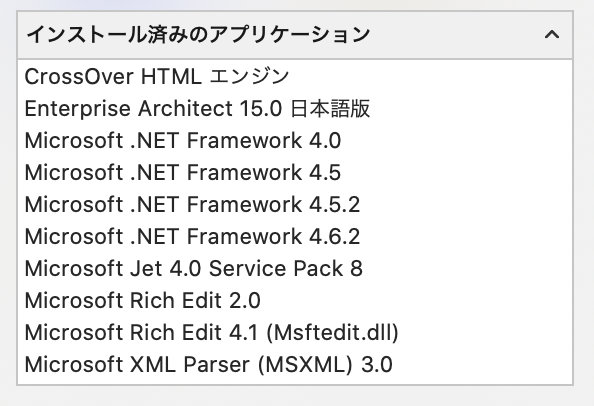

• 一通り入れた後のボトルのインストール状況はこんな感じ:
